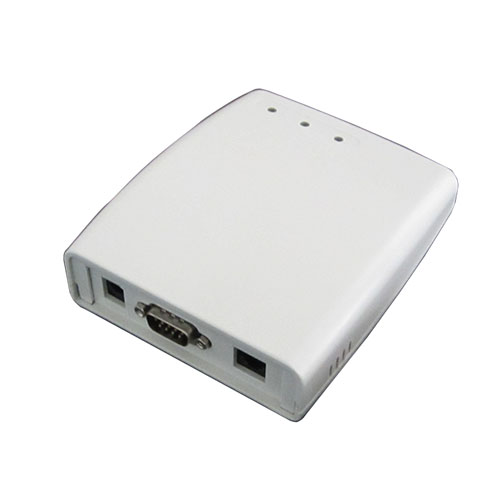

- HC-UHF-Z106 超高頻桌面式發卡器
- 【簡述】：
HC-UHF-Z106是一款高性能的UHF頻段ISO18000-6C（EPC C1G2）、ISO18000-6B多協議電子標簽讀寫器，完全自主知識產權設計，結合專有的高效電子標簽碰撞處理算法，在保持高識讀率的同時，實現對電子標簽的快速讀寫處理，可廣泛應用于物流、個人身份識別、智能停車場、門禁系統、防偽系統及生產過程控制等多種無線射頻識別（RFID）系統。
型號：HC-UHF-Z106
尺寸：123mm x 94mm x 29mm
凈重：144g
- 【系列】：IC卡讀寫機具
- 產品描述
-
特點
l 完全自主知識產權設計；
l 充分支持UHF EPC Gen2(ISO18000-6C)、ISO18000-6B協議電子標簽；
l 先進的標簽碰撞處理算法，高識讀率；
l 工作頻率902～928MHz(可以按不同國家或地區要求調整)
l 以廣譜跳頻(FHSS)或定頻發射方式工作；
l 輸出功率: 最大30dBm（可調）；
l 內建收發天線，讀取距離>300mm，寫入距離>30mm*
l 低功耗設計，單6V電源供電；
l 支持應答（交互）工作模式和主動工作模式；
l 主動工作模式下輸出格式和參數可配置；
l 支持RS232、韋根接口；
l 提供動態連接庫（DLL），支持二次開發。
*有效距離與協議格式、電子標簽及工作環境有關。
接口
DB9引腳說明
引腳號
符號
說明
1
NC
保留
2
TXD
RS232數據輸出
3
RXD
RS232數據輸入
4
NC
保留
5
GND
地
6
NC
保留
7
WD0
韋根數據0
8
WD1
韋根數據1
9
GND
地
電特性
l 極限參數
項目
符號
數值
單位
電源電壓
VCC
12
V
工作溫度
TOPR
-10~+60
℃
貯藏溫度
TSTR
-25~+80
℃
l 規格
除特別說明，所示規格取自TA＝25℃及VCC＝+6V工作條件下
項目
符號
最小
典型
最大
單位
電源電壓
VCC
5.5
6
12
V
工作電流
IC
150
200
mA
工作頻率
FREQ
902
928
MHz
有效距離*
DIS
0
300
450
mm
*有效距離與協議格式、電子標簽及工作環境有關。
