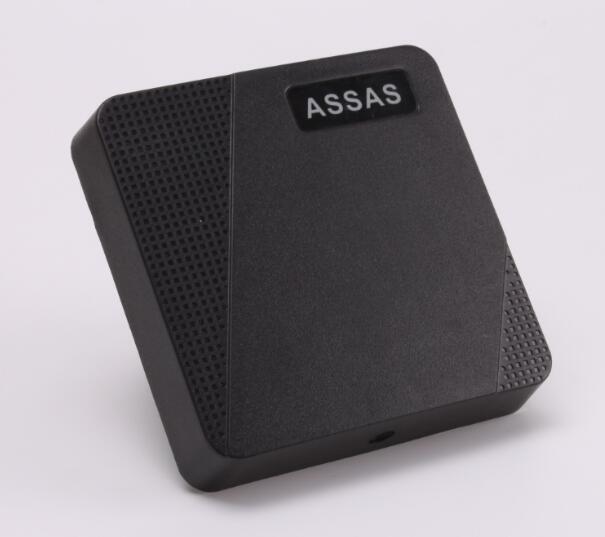

- MJ-WD系列 非接觸式門禁讀頭
- 【簡述】：
MJ-WD系列是13.56MHz非接觸式射頻IC卡專用讀卡器，它是基于ISO/IEC14443A國際標準協議開發的非接觸式智能卡讀卡器。射頻部分采用我公司自行設計的高性能射頻讀卡電路；讀頭的外殼采用采用最新穎的設計工藝和設計風格；具有外觀大方、性價比高、產品性能穩定、抗干擾能力強等特點。可提供韋根26、韋根34通訊接口，適用于門禁、考勤、收費、防盜、巡更等各種射頻識別應用領域。
- 【系列】：門禁讀頭
- 產品描述
-
主機接口
通訊接口
Wiegand 26/Wiegand 34或 RS485（9600-115200bps）
供電
DC12V；最大工作電流：70mA
傳輸距離
≤100M
非接觸式卡片接口
支持協議
ISO/IEC 14443 TypeA、TypeB（可選配）、 ISO/IEC 15693（可選配）
支持卡型
mifare Std 1K、mifare Std 4K、mifare UltraLight、Mifare Pro卡、TypeA CPU卡、
TypeB CPU（可選配）、Icode2（可選配）、
操作距離
≤5CM
SAM卡接口（可選配最多1個）
支持協議
ISO7816( T=0 & T=1)
操作卡參數
支持卡電壓：3V；支持卡速率：9600-115200bps
人機界面
可控制狀態指示
LED指示燈，指示電源與刷卡狀態；蜂鳴器：單調音
規格
外形尺寸、重量
86*86*17m；重量：100g
工作環境
溫度：-20℃～80℃； PVC及噴塑，內部灌黑色樹脂膠（可有效防水）
線序定義
-
紅（Red）： VCC（+12V）
-
黑（Black）： GND（接地）
-
白（White）： Wiegan D1/TX（韋根1）
-
綠（Green）： Wiegan D0/RX（韋根0）
-
黃（Yellow）：LED 、BEEP（蜂鳴器）
-
橙（Orange）：默認W26, 橙色線接地低平為W34
-
